インタフェース仕様: LED

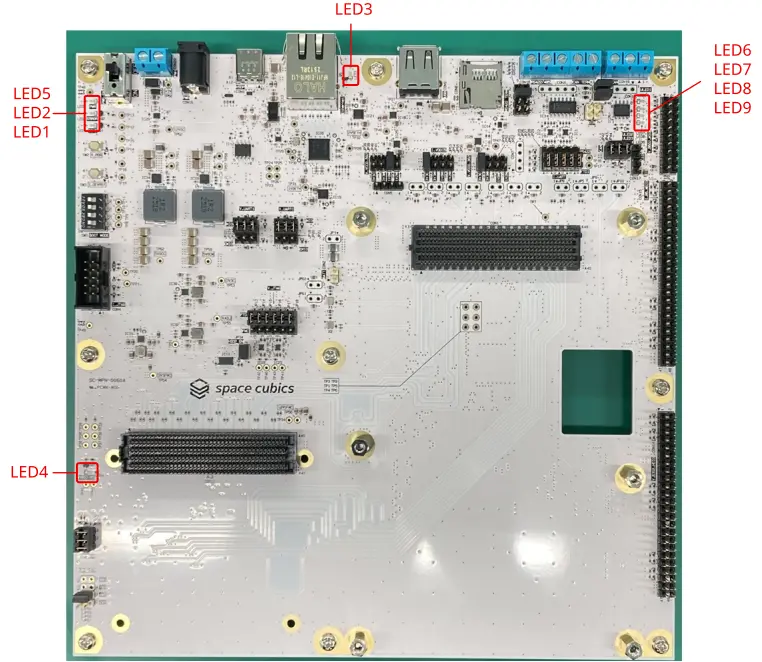

LED1 は Versal の起動状態を示す黄緑色のインジケータです。
POR (Power On Reset) により消灯し、PMC Start-up Flowchart に従って起動が正常に完了した場合に点灯します。

LED2 は Versal のエラーの発生状態を示す赤色のインジケータです。
正常に動作している場合は消灯し、エラーが発生した場合に点灯します。

LED3 は CON10 での通信状態を示すインジケータです。
1Gbps での Ethernet 通信が確立した場合に点灯します。
10Mbps, 100Mbps の場合は消灯します。

LED4 は FMC モジュールへの電源供給の状態を示す黄緑色のインジケータです。
Dev Board から OBC へ電源が供給され、Versal の起動が完了し、FMC モジュールへの電源が正常に供給された場合、点灯します。

LED5 は主電源の供給状態を示す黄緑色のインジケータです。
CON16 または CON20 から主電源が正常に供給された場合に点灯します。
SW4 のトグルが『OFF』シルク側へ移動された場合、消灯します。
また主電源に約 5A 以上の電流が流れた場合も消灯します。

LED6~LED9 はユーザーが任意で使用が可能な黄緑色の LED です。
詳細は CON17 を参照してください。
